کابل شارژ
EMEF-22T2

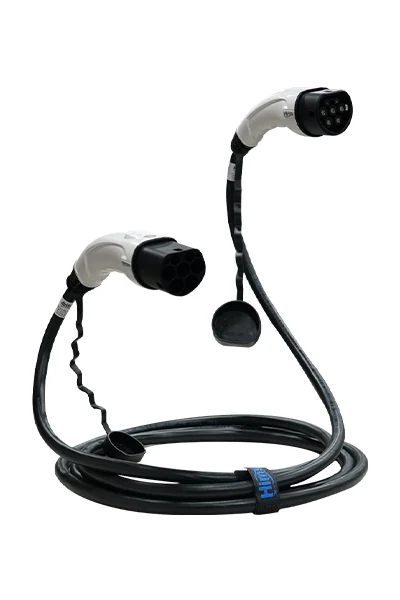

کابل شارژ Type 22 خودرو 2 کیلووات (گزینههای رنگ و طول)
کابل دارای گواهی TÜV Rheinland برای همهٔ خودروهای برقی و هیبریدی پلاگین با پریز Type 2، با پشتیبانی از شارژ تا 22 کیلووات 3 فاز. مقطع 5x6+1x0.75، پینهای مسی H62 با روکش نقره؛ در رنگهای نارنجی، خاکستری، آبی، سبز، مشکی و سفید و طولهای 3-20 متر تولید میشود.
توان
22 کیلووات
دوام
IP54, IK10
کاری -30°C ~ 55°C
گارانتی
2 سال
CE, TÜV Rheinland
ویژگیها
دادهٔ فنی کامل
مشخصات فنی
- نوع کابل
- Type 2 - Type 2
- جریان نامی
- 32A
- توان نامی
- 22 کیلووات
- ولتاژ کاری
- 480V (3 فاز)
- فرکانس
- 50/60 Hz
- مقطع کابل
- 5x6mm² + 1x0.5mm²
- طول کابل
- 5 متر (اختیاری 3-5-8-10-15-20 متر)
- هادی
- 100٪ مس
- روکش کنتاکت
- نقرهای
- پوشش بیرونی
- TPE-PUR
- بدنهٔ پریز
- PA6 GF30 (تقویتشده با الیاف شیشه)
- کلاس حفاظت
- IP54, IK10
- دمای کاری
- -30°C ~ 55°C
- دمای نگهداری
- -30°C ~ 80°C
- استاندارد
- EN 62196-1, EN 62196-2, EN 17186
- گواهی
- CE, TÜV Rheinland
- گزینههای رنگ کابل
- نارنجی، آبی، سبز، مشکی، خاکستری
- گزینههای رنگ پریز
- سفید، مشکی
- گزینههای طول
- 2m, 3m, 5m, 7m, 8m, 10m, 15m, 16m, 20m
- کدهای رنگ TB, GB, MB, YB
- همان مجموعهٔ طول موجود است
- نسخههای کیفدار
- در طولهای 3/5/7/10 متر و رنگهای SB و SS موجود است
- مدت
- 2 سال
الکتریکی 5
- نوع کابل
- Type 2 - Type 2
- جریان نامی
- 32A
- توان نامی
- 22 کیلووات
- ولتاژ کاری
- 480V (3 فاز)
- فرکانس
- 50/60 Hz
مکانیکی 6
- مقطع کابل
- 5x6mm² + 1x0.5mm²
- طول کابل
- 5 متر (اختیاری 3-5-8-10-15-20 متر)
- هادی
- 100٪ مس
- روکش کنتاکت
- نقرهای
- پوشش بیرونی
- TPE-PUR
- بدنهٔ پریز
- PA6 GF30 (تقویتشده با الیاف شیشه)
محیط 3
- کلاس حفاظت
- IP54, IK10
- دمای کاری
- -30°C ~ 55°C
- دمای نگهداری
- -30°C ~ 80°C
استانداردها و گواهی 2
- استاندارد
- EN 62196-1, EN 62196-2, EN 17186
- گواهی
- CE, TÜV Rheinland
گزینهها 5
- گزینههای رنگ کابل
- نارنجی، آبی، سبز، مشکی، خاکستری
- گزینههای رنگ پریز
- سفید، مشکی
- گزینههای طول
- 2m, 3m, 5m, 7m, 8m, 10m, 15m, 16m, 20m
- کدهای رنگ TB, GB, MB, YB
- همان مجموعهٔ طول موجود است
- نسخههای کیفدار
- در طولهای 3/5/7/10 متر و رنگهای SB و SS موجود است
گارانتی 1
- مدت
- 2 سال
منابع و یادداشتهای تأیید (11)
- کاتالوگ محصولات HIMS 2026 (PDF)
- https://himstech.com/products/cables/emef
- https://www.elektromarketim.com/hims-emef-22t2-sb-5-beyaz-soketli-22kw-siyah-5m-elektrikli-arac-sarj-kablosu
- https://www.elektromarketim.com/hims-emef-22t2-sb-5-22kw-tip-2-soketli-5m-cantali-elektrikli-arac-sarj-kablosu
- یادداشت: ولتاژ کاری: کاتالوگ 2026 '480V (3 فاز)' مبنا قرار گرفت (در منبع '380V AC (سهفاز)')
- یادداشت: طول کابل: کاتالوگ 2026 '5m (اختیاری 3-5-8-10-15-20m)' مبنا قرار گرفت (در منبع '5 متر')
- یادداشت: کلاس حفاظت: کاتالوگ 2026 'IP54, IK10' مبنا قرار گرفت (در منبع 'IP54')
- یادداشت: دمای کاری: کاتالوگ 2026 '-30°C ~ 55°C' مبنا قرار گرفت (در منبع '-25°C ~ 55°C / -30°C تا +50°C')
- یادداشت: استاندارد: کاتالوگ 2026 'EN 62196-1, EN 62196-2, EN 17186' مبنا قرار گرفت (در منبع 'IEC 62196-2 Type 2')
- یادداشت: گواهی: کاتالوگ 2026 'CE, TÜV Rheinland' مبنا قرار گرفت (در منبع 'CE, TSE')
- یادداشت: مدت: کاتالوگ 2026 '2 سال' مبنا قرار گرفت (در منبع '2 سال (در برابر عیوب ساخت و تولید)')
سؤالات متداول
توان و مقادیر الکتریکی این محصول چقدر است؟
توان 22 kW را تأمین میکند. · حداکثر جریان: 32A · ولتاژ: 480V (3 فاز)
با کدام خودروها سازگار است؟
از آنجا که هر دو سر آن از نوع Type 2 (IEC 62196-2) است، با تمام خودروهای برقی و پلاگینهیبریدی دارای پریز Type 2 قابل استفاده است.
مدت گارانتی چقدر است؟
2 سال گارانتی دارد.
درجه حفاظت و محل نصب چیست؟
درجه حفاظت: IP54, IK10 · محدوده دمای کاری: -30°C ~ 55°C
طول کابل و ظرفیت جریان چقدر است؟
طول کابل: 5 متر (اختیاری 3-5-8-10-15-20 متر) · حداکثر جریان: 32A · توان: 22 کیلووات
طول کابل
کدام طول برای شما مناسب است؟
هنگامیکه خودروی شما پارک است، فاصلهٔ بین سوکت شارژ و ایستگاه را اندازه بگیرید؛ برای فضای مانور 1–2 متر اضافه کنید. کابل بیش از حد بلند، حملکردن و جمعکردن آن را دشوار میکند.
طول استاندارد 5 متر است؛ سایر گزینهها هنگام سفارش مشخص میشود. طرح جنبهٔ نمادین دارد و مقیاسبندیشده نیست.
خودروهای سازگار
کاملاً سازگار با همهٔ خودروهای برقی و هیبریدی استاندارد Type 2 (Mennekes).
